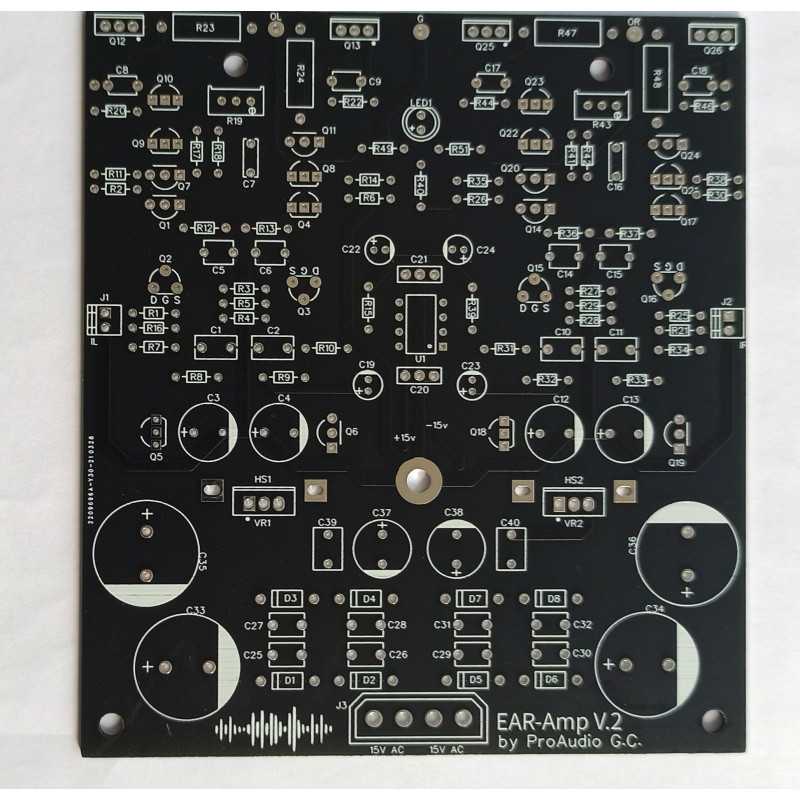

EAR-Amp V.2 - Ampli casque - PCB

Amplificateur stéréo DIY haut de gamme pour écouteurs dynamiques. Etage d'entrée JFET, étage de gain de tension VAS (étage de gain de tension), étage de sortie Sziklai .

- Impédance d'entrée : 47.6KΩ

- Impédance de sortie : inférieure à 0.5Ω

- Tension de sortie maximale par canal, à 1 kHz, avant écrêtage : 20Vp-p (7.07Vrms)

- Puissance de sortie : 1.4Wrms sous 33Ω ; 0.15W sous 330Ω

- Réponse en fréquence : at 0dBV output: 10Hz - 1.6MHz, +0dB -3dB ; 0.4Hz - 1.6MHz, +1.3dB -3dB

Dimension : 115mm x 127mm x 1,6mm

Détails sur la page PROJETS DIY
